TUGAS PENDAHULUAN MODUL 1 MIKRO
[KEMBALI KE MENU SEBELUMNYA]
1. Kondisi [Kembali]
Kondisi yang digunakan pada tugas pendahuluan ini adalah percobaan 1 kondisi 17 :
Tambahkan Push Button pada input, ketika Push Button ditekan seluruh LED menyala.
Tambahkan Push Button pada input, ketika Push Button ditekan seluruh LED menyala.

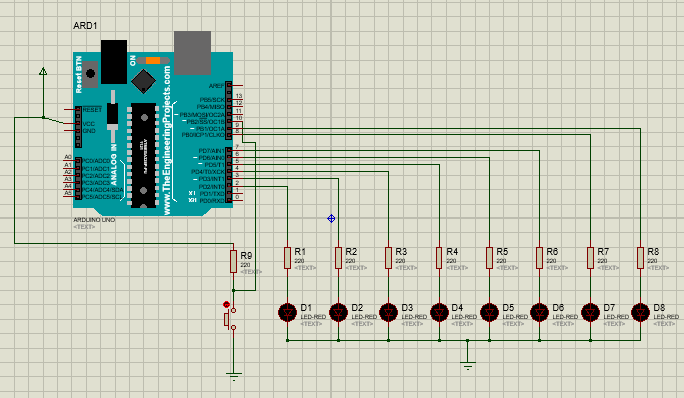

2. Gambar Rangkaian Simulasi [Kembali]
4. Listing Program [Kembali]
int button =
10;
int
buttonState = 0;
void setup()
{
pinMode(2,
OUTPUT);
pinMode(3,
OUTPUT);
pinMode(4,
OUTPUT);
pinMode(5,
OUTPUT);
pinMode(6,
OUTPUT);
pinMode(7,
OUTPUT);
pinMode(8,
OUTPUT);
pinMode(9,
OUTPUT);
pinMode(button,
INPUT);}
void loop()
{
buttonState
= digitalRead(button);
if
(buttonState == HIGH)
{
digitalWrite(2,
HIGH);
digitalWrite(3,
HIGH);
digitalWrite(4,
HIGH);
digitalWrite(5,
HIGH);
digitalWrite(6,
HIGH);
digitalWrite(7,
HIGH);
digitalWrite(8,
HIGH);
digitalWrite(9,
HIGH);
}
else
{
digitalWrite(2,
LOW);
digitalWrite(3,
LOW);
digitalWrite(4,
LOW);
digitalWrite(5,
LOW);
digitalWrite(6,
LOW);
digitalWrite(7,
LOW);
digitalWrite(8,
LOW);
digitalWrite(9,
LOW);
}
}
