SOAL LATIHAN 1-5

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Sensor thermal

2. Sensor mekanis

3. Sensor optik

4. Sensor fisika

5. Sensor kimia

6. Download file

1. Sensor thermal

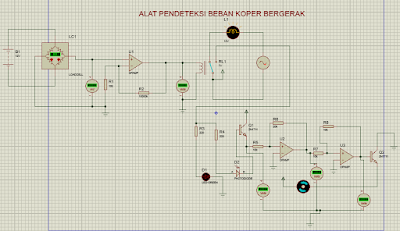

 1. Dari gambar rangkaian diatas apa yang harus diperbaiki?

a.       Tambahkan voltmeter dc di output sensor dan kaki basis transistor

b.      Resistor pada op amp harusnya dibawah 10k

c.       Tambahkan resistor sebelum led dengan cara menserikannya

d.      B dan c benar

e.       A dan c benar

Jawaban: E



  2. Berapa besar penguatan di opamp pertama?

 a.       12 x

 b.      9x

 c.       11x

 d.      10x

 e.       3x

Jawaban: D

Rumus: op amp yang digunakan adalah op amp0 non inverting ((90k/10k) +1) vinput = 10x vinput

Perbaikan:

1. Tambahkan dc voltmeter disetiap output sensor, output op amp, dan kaki basis transistor

2.Tambahkan satu sensor lag

3. Hubungkan secara seri resistor dan led agar tidak menyebabkan kerusakan pada led

4. Berikan nilai resistor disetiap op amp sebesar 10 k keatas



2. Sensor mekanis



1. Apa nama sensor yang digunakan lada rangkaian diatas?

a. Sensor LDR

b. Sensor HIH

c. Sensor Strain Gauge

d. Sensor LVDT

e. Jawaban salah semua

Jawaban: C

2. Apa nama op amp yang digunakan pada rangkaian diatas dan berapa penguatannya?

a. Op amp non inverting, penguatan (9k+1)vinput

b. Op amp non inverting, penguatan (1k+1)vinput

c. Op amp inverting, penguatan (1k+1) vinput

d. Op amp sebagai komparator

Jawaban: B

Rumus: ((10000k/10k)+1) Vinput = 1k+1 vinput

Perbaikan:

1. Tambahkan satu buah sensor lagi

2. Tambahkan dc voltmeter disetiap outpun sensor, output op amp

3. Berikan nilai resistor untuk setiap opamp sebesar 10k keatas

3. Sensor optik

1. Secara prinsip apa yang terjadi ketika sensor LDR mendapatkan cahaya?

a. Nilai resistansi akan sama besar dengan 10k

b. Nilai resistansi akan semakin kecil jika ldr mendapatkan cahaya

c. Nilai resistansi akan semakin besar jika ldr mendapatkan cahaya

d. Ldr tidak bisa digunakan

e. a dan c benar

Jawaban: c

2. Berapa besar tegangan pada output omp pada sensor pir setelah mengalami penguatan?

a. Tengangan menjadi 10 volt

b. Tengangan menjadi 20 volt

c. Tegangan menjadi 3 volt

d. Tengan menjadi 11 volt

e. Tegangan menjadi 15 volt

Jawaban: e

Rumus: ((20k/10k)+1) vinput= (2+1)5 = 3 x 5= 15 volt



4. Sensor fisika

1. Pada rangkaian diatas op amp berfungsi sebagai?

a. Sebagai komparator dan opamp amp non inverting amplifier

b. Detector dan op amp non inverting amplifier

c. Komparator dan detector

d. Op amp non inverting dan inverting

e. Op amp inverting dan komparator

Jawaban: e

2. Pada rangkaian diatas sensor yang digunakan adalah

a. Sensor infrared dan ldr

b. Sensor Pir dan ldr

c. Sensor flame dan photodiode

d. Sensor rain dan photodiode

e. Sensor pir dan ir

Jawaban: a



5. Sensor kimia

1. Sensor yang digunakan pada rangkaian diatas adalah

a. Sensor dht

b. Sensor lm35

c. Sensor lm50

d. Sensor straingauge

e. Sensor HIH 5030

Jawaban: e

2. Apa yang kurang dari rangkaian diatas?

a. Transistor

b. Voltmeter dc

c. Buzzer

d. Op amp

e. Resistor

Jawaban: b

Perbaikan:

6. Download file

Rangkaian sensor thermal: disini

Rangkaian sensor mekanis: disini

Rangkaian sensor optik: disini

Rangkaian sensor fisika: disini

Rangkaian sensor kimia: disini
