SOAL KUIS TUGAS TB
UAS kelompok dan pribadi
UAS kelompok
1. Sebutkan output sebagai indikator rangkaian sensor hidup
a. Outocopler, PIR, Flame, MQ2, buzzer, led
b. Motor (fan), led, outocopler
c. Motor (fan), buzzer, dc voltmeter
d. Relay, speaker, led
e. Motor (fan), speaker, led, dan buzzer
Jawaban: e
2. Bagaimana prinsip dari rangkaian mq2 berjalan?
a. Jika sensor mq2 mendeteksi adanya kebocoran gas, maka sensor akan berlogika 1, tengana output sensor akan diperbesar 2x sehingga akan menghidupkan led dan buzzer sebagai indikator
b. Jika sensor mq2 mendeteksi adanya kebocoran gas, maka sensor akan berlogika 1, tengana output sensor akan diperbesar 3x sehingga akan menghidupkan led dan buzzer sebagai indikator
c. Jika sensor mq2 mendeteksi adanya kebocoran gas, maka sensor akan berlogika 0, tengangan output sensor akan diperbesar 2x sehingga akan menghidupkan led dan buzzer sebagai indikator
d. Jika sensor mq2 mendeteksi adanya kebocoran gas, maka sensor akan berlogika 0, tengana output sensor akan diperbesar 3x sehingga akan menghidupkan led dan buzzer sebagai indikator
e. Jika sensor mq2 mendeteksi adanya kebocoran gas, maka sensor akan berlogika 1, tengana output sensor akan diperbesar 2x sehingga akan menghidupkan led dan buzzer sebagai indikator, dan akan menghidupkan sensor Pir dan sensor flame.
Jawaban: a
Perbaikan:
1. Ganti sensor rain dengan sensor lain
2. Tambahkan dc voltmeter
UAS Pribadi
1. Nilai hambatan umum yang terdapat pada sensor ldr adalah?
a. 500 Kohm
b. 200 Kohm
c. 250 Kohm
d. 200 Kohm
e. 400 Kohm
Jawaban : b. 200 kohm
2. Sensor kelembaban adalah alat ukur yang digunakan untuk membantu dalam proses pengukuran atau pendefinisian yang suatu kelembaban uap air yang terkandung dalam udara. Sensor yang dimaksud adalah?
a. HIH-5030
b. Thermocouple
c. Thermistor
d. NCT
e. LM35
Jawaban : a. HIH-5030
UAS pribadi teman 1
2. Rangkaian kontrol pemadam kebakaran
Apa yang kurang pada rangkaian di atas?
a. Kekurangan output berupa led dan buzzer
b. Kekurangan voltmeter disetiap output op amp
c. Kekurangan sensor
d. Nilai resistor pada op amp yg kurang dari 10k
e. Semua benar
Jawaban: b
Saran :
Pemasangan voltmeter disetiap output sensor dan output OpAmp untuk mengetahui besar tegangannya.
Perbaikan :

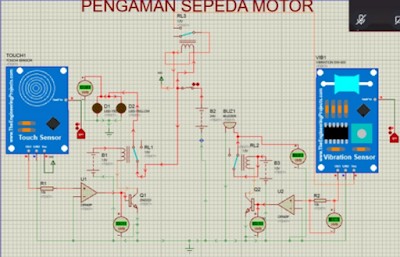

UAS pribadi teman 2
1. Resistor diantara output opamp dan transistor
2. Resistor yang diserikan dengan led
3. Voltmeter pada output dan input sensor
4. Opamp noninverting pada rangkaian touch sensor
Apa yang harus ditambahkan pada rangkaian diatas?
a. 1,3
b. 1,2,4
c. 1,3,4
d. 1,2,3
e. 4
Jawaban: d
Saran :
1. menambahkan resistor antara output op amp dengan transistor
2. menambahkan resistor yang dipasang seri dengan led
3. menambahkan voltmeter pada output dan input sensor

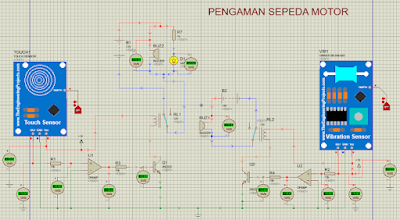

Perbaikan :
UAS pribadi teman 3
Saran :
1. Tambahkan resistor antara output op amp dengan transistor
2. Hubungkan dioda (D1) dan resistor (R7) secara seri dan diparalelkan dengan supply (B1)
3. Ubah nilai R1 menjadi 10k ohm dan R2 menjadi 10k ohm
4. Tambahkan voltmeter pada setiap output OpAmp
Perbaikan :
UAS pribadi teman 4
Kesalahan:
1. Vour sensor langsubg terhubung dengan transistor
Saran: tambahkan resistor di kaki basis transistor
2. Tidak ada voltmeter pada input dan outpun serta output sensir
3. Motor2 dan motor 1 terhubung secara seri
Saran: tambahkan baterai pada motor2 dengan arah yang berlawanan pada motor satu dan hubungkan ke kaki relay sebelah kanan
4. Led tidak diserikan
Perbaikan:
 |
