Laporan Percobaan 1




DAFTAR ISI

2. Alat dan Bahan
3. Rangkaian Simulasi
4. Prinsip Kerja Rangkaian

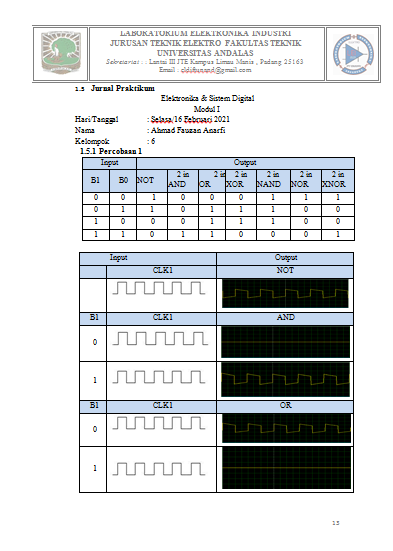

1.Jurnal (kembali)



2. Alat dan Bahan (kembali)

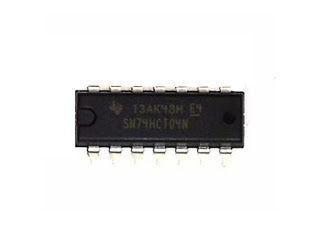

·                     NOT Gate



Gerbang NOT hanya memerlukan sebuah Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang NOT disebut juga dengan Inverter (Pembalik) karena menghasilkan Keluaran (Output) yang berlawanan (kebalikan) dengan Masukan atau Inputnya. Berarti jika kita ingin mendapatkan Keluaran (Output) dengan nilai Logika 0 maka Input atau Masukannya harus bernilai Logika 1. Gerbang NOT biasanya dilambangkan dengan simbol minus (“-“) di atas Variabel Inputnya.

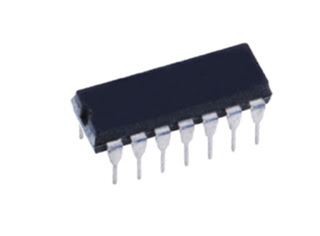

·                     AND Gate



Gerbang AND memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang AND akan menghasilkan Keluaran (Output) Logika 1 jika semua masukan (Input) bernilai Logika 1 dan akan menghasilkan Keluaran (Output) Logika 0 jika salah satu dari masukan (Input) bernilai Logika 0. Simbol yang menandakan Operasi Gerbang Logika AND adalah tanda titik (“.”) atau tidak memakai tanda sama sekali. Contohnya : Z = X.Y atau Z = XY.

·                     OR Gate



Gerbang OR memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang OR akan menghasilkan Keluaran (Output) 1 jika salah satu dari Masukan (Input) bernilai Logika 1 dan jika ingin menghasilkan Keluaran (Output) Logika 0, maka semua Masukan (Input) harus bernilai Logika 0. Simbol yang menandakan Operasi Logika OR adalah tanda Plus (“+”). Contohnya : Z = X + Y.

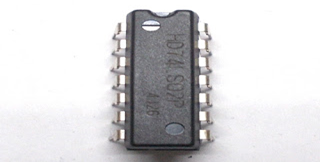

·                     XOR Gate



X-OR adalah singkatan dari Exclusive OR yang terdiri dari 2 Masukan (Input) dan 1 Keluaran (Output) Logika. Gerbang X-OR akan menghasilkan Keluaran (Output) Logika 1 jika semua Masukan-masukannya (Input) mempunyai nilai Logika yang berbeda. Jika nilai Logika Inputnya sama, maka akan memberikan hasil Keluaran Logika 0.



·         NAND Gate



Arti NAND adalah NOT AND atau BUKAN AND, Gerbang NAND merupakan kombinasi dari Gerbang AND dan Gerbang NOT yang menghasilkan kebalikan dari Keluaran (Output) Gerbang AND. Gerbang NAND akan menghasilkan Keluaran Logika 0 apabila semua Masukan (Input) pada Logika 1 dan jika terdapat sebuah Input yang bernilai Logika 0 maka akan menghasilkan Keluaran (Output) Logika 1.

·                     NOR Gate



Arti NOR adalah NOT OR atau BUKAN OR, Gerbang NOR merupakan kombinasi dari Gerbang OR dan Gerbang NOT yang menghasilkan kebalikan dari Keluaran (Output) Gerbang OR. Gerbang NOR akan menghasilkan Keluaran Logika 0 jika salah satu dari Masukan (Input) bernilai Logika 1 dan jika ingin mendapatkan Keluaran Logika 1, maka semua Masukan (Input) harus bernilai Logika 0.

·                     XNOR Gate



Seperti Gerbang X-OR,  Gerban X-NOR juga terdiri dari 2 Masukan (Input) dan 1 Keluaran (Output). X-NOR adalah singkatan dari Exclusive NOR dan merupakan kombinasi dari Gerbang X-OR dan Gerbang NOT. Gerbang X-NOR akan menghasilkan Keluaran (Output) Logika 1 jika semua Masukan atau Inputnya bernilai Logika yang sama dan akan menghasilkan Keluaran (Output) Logika 0 jika semua Masukan atau Inputnya bernilai Logika yang berbeda. Hal ini merupakan kebalikan dari Gerbang X-OR (Exclusive OR).



·                     Clock





Clock merupakan sinyal listrik yang berupa suatu denyutan dan berfungsi untuk mengkoordinasikan atau mengsinkronisasikan setiap aksi-aksi atau proses-proses yg dilakukan oleh setiap komponen didalam perangkat elektronika.




3. Rangkaian Simulasi (kembali)

4. Prinsip Kerja (kembali)

Pada rangkaian percobaan 1, Input dari rangkaian berupa 2 logicstate (B0 dan B1) yang dihubungkan ke 7 gerbang logika yaitu NOT, AND, NAND, OR, NOR, XOR, dan XNOR. Untuk mengamati output dari tiap gerbang, digunakan logicprobe. Untuk prinsip kerja ketujuh gerbang logika dijabarkan sebagai berikut:

Gerbang NOT. Gerbang NOT merupakan gerbang di mana keluarannya akan selalu berlawanan dengan masukannya. Bila pada masukan diberikan tegangan, maka transistor akan jenuh dan keluaran akan bertegangan nol. Sedangkan bila pada masukannya diberi tegangan tertentu, maka transistor akan cut off, sehingga keluaran akan bertegangan tidak nol.

Gerbang AND. Output dari gerbang AND akan bernilai 1 jika semua nilai input adalah 1, dan jika salah satu atau lebih input ada yang bernilai nol maka output akan bernilai nol.

Gerbang OR. Pada gerbang logika OR ini bisa dikatakan bahwa jika salah satu atau lebih input bernilai 1 maka output akan bernilai 1. Nilai output bernilai 0 hanya pada jika nilai semua input bernilai 0.

Gerbang XOR. X-OR merupakan gerbang OR yang bersifat exlusif, di mana keluarannya akan nol jika masukannya bernilai sama, dan jika salah satu masukannya berbeda maka keluarannya akan bernilai 1.

Gerbang NAND. Gerbang NAND adalah gerbang AND yang keluarannya disambungkan ke inverter. Dan nilai dari tabel kebenarannya merupakan kebalikan dari tabel kebenaran dari gerbang AND.

Gerbang NOR.  Gerbang NOR adalah gerbang OR yang disambung ke inverter. Jadi nilai keluarannya merupakan kebalikan dari gerbang OR.

Gerbang XNOR. Gerbang X-NOR terdiri dari 2 Masukan (Input) dan 1 Keluaran (Output). X-NOR adalah singkatan dari Exclusive NOR dan merupakan kombinasi dari Gerbang X-OR dan Gerbang NOT. Gerbang X-NOR akan menghasilkan Keluaran (Output) Logika 1 jika semua Masukan atau Inputnya bernilai Logika yang sama dan akan menghasilkan Keluaran (Output) Logika 0 jika semua Masukan atau Inputnya bernilai Logika yang berbeda.

5. Video Simulasi (kembali)



6. Analisa (kembali)

Percobaan 1:

1. Jelaskan prinsip kerja dari rangkaian dalam gerbang AND, OR, Not, NOR, dan NAND

·         AND

Gerbang AND

       Pada gerbang logika AND, dapat menggunakan 2 atau lebih input untuk menghasilkan satu output. Berdasarkan teori output akan bernilai "1" jika semua inputnya juga bernilai "1" dan jika salah satu atau kedua input bernilai "0" maka, output juga akan bernilai "0",Berdasarkan percobaan yang kami lakukan,kami memperoleh data yang sama dengan truth tablenya.Data percobaan yang kami dapatkan sebagai berikut:



B0 (Input)

B1 (Input)

X (Output)

0

0

0

1

0

0

0

1

0

1

1

1

·         OR

Gerbang OR

     Gerbang logika OR, ada 2 buah input untuk menghasilkan 1 ouput,untuk gerbang OR. Output akan bernilai "1" jika salah satu atau kedua input bernilai “1”,dan jika semua input bernilai 0 maka output akan bernilai “0”.Berdasarkan percobaan  yang kami lakukan,output yang dihasilkan sama dengan truth tablenya. Data percobaan yang kami dapatkan sebagai berikut:



B0 (Input)

B1 (Input)

X (Output)

0

0

0

1

0

1

0

1

1

1

1

1

·         NOT

Gerbang NOT

       Pada gerbang logika NOT, hanya menggunakan 1 input.Pada percobaan ini kita menggunakan input B1.Berdasarkan teori, gerbang NOT dapat menghasilkan output yang berlawanan dengan input. Berdasarkan percobaan yang kami lakukan,kami mendapatkan hasil output yang benar,sama dengan tabel kebenaran. Data yang diperoleh sebagai berikut :



B1 (Input)

X (Output)

0

1

0

1

1

0

1

0





·         NOR

Gerbang NOR
        Gerbang NOR (NOT OR)merupakan kebalikan Gerbang Logika OR, dan akan berada pada kondisi "1" apabila semua input bernilai "0". Berdasarkan percobaan yang telah praktikan lakukan,praktikan mendapatkan data yang sesuai dengan tabel kebenaran.Data yang diperoleh sebagai berikut:

B0 (Input)

B1 (Input)

X (Output)

0

0

1

1

0

0

0

1

0

1

1

0



·         NAND

Gerbang NAND

       Gerbang logika NAND merupakan kebalikan dari gerbang logika AND, output akan bernilai “1” jika salah satu atau kedua input bernilai “0”, dan akan bernilai "0" jika kedua input bernilai "1". Berdasarkan percobaan yang kami lakukan,didapatkan hasil yang sesuai dengan tabel kebenaran.Data yang diperoleh sebagai berikut:



B0 (Input)

B1 (Input)

X (Output)

0

0

1

1

0

1

0

1

1

1

1

0



2. Bandingkan dan analisa hasil percobaan dengan masing-masing tabel kebenaran gerbang logika

 -Gerbang NOT



Pada percobaan didapatkan data sbb:

Dari tabel di atas dapat kita lihat hasil output yang didapatkan pada saat praktikum adalah benar sesuai dengan teori gerbang logika NOT dimana outputnya akan berlawanan dengan inputnya.


-Gerbang AND



Dari tabel di atas dapat kita lihat hasil output yangdidapatkan pada saat praktikum adalah benar dan sesuai dengan teori pada gerbang logika AND dimana outputnya akan bernilai 1 apabila semua inputnya 1 dan outputnya akan bernilai 0 apabila salah satu atau semua inputnya bernilai 0.
Pada percobaan didapatkan data sbb:

-Gerbang OR



Pada percobaan didapatkan data sbb:

Dari tabel di atas dapat kita lihat hasil output yang didapatkan pada saat praktikum adalah benar dan sesuai dengan teori pada gerbang logika OR dimana outputnya akan bernilai 1 apabila salah satu atau semua inputnya 1 dan outputnya akan bernilai 0 apabila semua inputnya bernilai 0.

-Gerbang X-OR





Pada percobaan didapatkan data sbb:

Dari tabel di atas dapat kita lihat hasil output yang didapatkan pada saat praktikum adalah benar dan sesuai dengan teori pada gerbang logika X-OR dimana outputnya akan bernilai 1 apabila kedua inputnya berbeda dan outputnya akan bernilai 0 apabila kedua inputnya sama.

-Gerbang NAND



Pada percobaan didapatkan data sbb:

Dari tabel di atas dapat kita lihat hasil output yang didapatkan pada saat praktikum adalah benar dan sesuai dengan teori pada gerbang logika NAND dimana outputnya adalah kebalikan dari gerbang logika AND sehingga outputnya akan bernilai 0 apabila semua inputnya 1 dan outputnya akan bernilai 1 apabila salah satu atau semua inputnya bernilai 0.


-Gerbang NOR


Pada percobaan didapatkan data sbb:

Dari tabel di atas dapat kita lihat hasil output yang didapatkan pada saat praktikum adalah benar dan sesuai dengan teori pada gerbang logika NOR dimana outputnya adalah kebalikan dari gerbang logika OR sehingga outputnya akan bernilai 1 apabila semua inputnya 0 dan outputnya akan bernilai 0 apabila salah satu atau semua inputnya bernilai 1.

-Gerbang XNOR



Pada percobaan didapatkan data sbb:

Dari tabel di atas dapat kita lihat hasil output yang didapatkan pada saat praktikum adalah benar dan sesuai dengan teori pada gerbang logika XNOR dimana outputnya adalah kebalikan dari gerbang logika XOR sehingga outputnya akan bernilai 0 apabila kedua inputnya berbeda dan outputnya akan bernilai 1 apabila kedua inputnya sama

7. Link Download (kembali)

Download HTML Disini
Download Rangkaian Proteus Disini
Download Video Disini
