Percobaan 5

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI


1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5.  Video Simulasi

6. Analisa

7 .Link Download

1.Jurnal (kembali)

Percobaan 5

Tampilan	B0	B1	B2	B3	B4	B5	B6
0	0	0	0	0	1	1	1
1	1	0	0	0	1	1	1
2	0	1	0	0	1	1	1
3	1	1	0	0	1	1	1
4	0	0	1	0	1	1	1
5	1	0	1	0	1	1	1
6	0	1	1	0	1	1	1
7	1	1	1	0	1	1	1
8	0	0	0	0	1	1	1
9	1	0	0	1	1	1	1

2. Alat dan Bahan (kembali)

A. Switch SPDt

   B. Vcc



  C. Seven Segmen



  D. IC 74LS47



  E. Ground

3. Rangkaian Simulasi (kembali)

4. Prinsip Kerja (kembali)

Rangkaian decoder BCD seven segment yaitu inputan bilangan biner switch di konversi masuk kedalam decoder, kemudian decoder mengkonversikan bilsngsn biner tersebut ke dalam bilangan desimal yang akan di tampilkan pada layar seven segmen. Pada rangkaian ini menggunakan switch 7 kaki yang dapat di set logikanya,setelah logika di set hasil dari pengkonversian data biner menjadi data decimal akan tampil pada seven segmen.

Selanjutnya, switch dihubungkan ke vcc sebagai sumber tegangan dan juga dihubungkan ke ground yang berarti berlogika 0. Keluaran seven segmen ini dapat diatur berdasarkan bilangan biner, dimana switch ke satu mewakili binner pertama, switch kedua mewakili binner kedua, switch ke tiga mewakili binner ketiga, switch ke empat mewakili binner ke empat. Misal untuk bilangan decimal 0, maka binnernya yaitu 0000, switch 1 sampai 4 ke ground. Saat dijalankan maka pada seven segment menampilkan bilangan decimal 0, karena sudah mengatur input dari bilangan biner yaitu 0000. Selanjutnya mengatur bilangan decimal 1 maka binernya yaitu 0010, switch 1, swich 3, switch 4 kita off kan, sedangkan switch 2 kita on kan. Begitu seterusnya sampai bilngan decimal 15 dengan biner 1111.

5. Video Simulasi (kembali)

6. Analisa (kembali)

Percobaan 5:

1. Analisa output yang dihasilkan (seven segmen) berdasarkan biner yang di dapatkan?

 Kaki A, B, C, D, merupakan input decoder:

·   Kaki A untuk input decoder sebagai digit 1 biner

·   Kaki B untuk input decoder sebagai digit 2 biner

·   Kaki C untuk input decoder sebagai digit 3 biner

·   Kaki D untuk input decoder sebagai digit 4 biner

BI (Blanking Input) / RBO (Riple Blanking Output) berfungsi untuk mematikan keluaran dari IC, bila diberi logika 0 maka keluaran IC akan berlogika 1 dan seven segmen akan mati.

RBI (Row Blanking Input) berfungsi untuk mematikan keluaran dari IC jika semua input berlogika 0. Bila diberi logika 0, diberi logika 1 dan diberi logika 0 maka semua keluaran IC akan berlogika 1 dan seven segmen akan mati.

Kaki QA - QG merupakan output yang akan diterukan ke seven segmen.

Jika kaki A,B,C,D memberikan input, maka QA-QF memberikan Output berbeda beda.

LT (Lamp Test), berfungsi sebagai mengeset display, bila diberi logika 0 maka semua keluaran dari IC ini akan berlogika 0. Sehingga seven segment akan menunjukkan angka 8

Untuk Lebih jelas mengenai angka yang ditampilkan, adalah sebagai berikut :

a. Untuk menampilkan angka 0, maka input B0=0, B1=0, B2=0, B3=0, B4=1, B5=1 dan B6=1.

b. Untuk menampilkan angka 1, maka input B0=1, B1=0, B2=0, B3=0, B4=1, B5=1 dan B6=1.

c. Untuk menampilkan angka 2, maka input B0=0, B1=1, B2=0, B3=0, B4=1, B5=1 dan B6=1..

d. Untuk menampilkan angka 3, maka input B0=1, B1=1, B2=0, B3=0, B4=1, B5=1 dan B6=1.

e. Untuk menampilkan angka 4, maka input B0=0, B1=0, B2=1, B3=0, B4=1, B5=1 dan B6=1.

f. Untuk menampilkan angka 5, maka input B0=1, B1=0, B2=0, B3=0, B4=1, B5=1 dan B6=1.

g. Untuk menampilkan angka 6, maka input B0=0, B1=1, B2=1, B3=0, B4=1, B5=1 dan B6=1.

h. Untuk menampilkan angka 7, maka input B0=1, B1=1, B2=1, B3=0, B4=1, B5=1 dan B6=1.

i. Untuk menampilkan angka 8, maka input B0=0, B1=0, B2=0, B3=1, B4=1, B5=1 dan B6=1.

j. Untuk menampilkan angka 0, maka input B0=1, B1=0, B2=0, B3=1, B4=1, B5=1 dan B6=1.

2. Jelaskan perbedaan rangkaian seven segmen cathoda dan anoda?

Cathoda

 Katoda adalah penggabungan kaki-kaki katoda dari komponen-komponen. Artinya, mereka membutuhkan Arus negative untuk dapat menjalankan fungsinya (dalam hal sinyal, membuat menjadi HIGH[1] ). Karena kaki-kaki yang terhubung positif, berati membutuhkan arus negatif. Sehingga komponen dengan common katoda dapat dijalankan dengan tegangan 0-2,5 volt.



Anoda

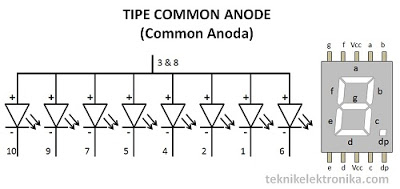

 Anoda adalah penggabungan kaki-kaki anoda dari komponen-komponen. Artinya, mereka membutuhkan Arus positif. Untuk dapat menjalankan fungsinya (dalam hal pulsa, saat LOW[1] ). Karena kaki negatif, berarti membutuhkan arus postif. Sehingga komponen dengan common anoda dapat dijalankan dengan tegangan 3-5 volt. Common anoda merupakan pin yang terhubung dengan semua kaki anoda.



3. jika ic 74ls47n dihilangkan atau seven segmen lansung dihubungkan ke switch, analisa output yang didapatkan?

Seven segment merupakan penampil yang setingkat dengan LED, hanya saja seven segment dapat menampilkan data ke bentuk karakter. Dalam pemrogrmannya, seven segment harus diberi data khusus agar dapat terbentuk karakter tertentu. Oleh karena itu harus diperhatikan hardware yang terpasang. Outputnya yang dikeluarkan tergantung keadaan masing masing switch yg terhubung ke pin seven segmen seperti:

4. Jika Ic 74ls47n diganti dengan IC 4511, apakah seven segment dapat menampilkan bilangan desimal??

apabila Ic 74ls47n diganti dengan IC 4511 seven segment cuma bisa menampilkan angka "8" dikarenakan inputan dari switch 5 / LT berlogika 1, maka output dari IC 4511 ini berlogika nol dan menyebabkan seven segment menghasilkan angka 8. tetapi tidak bisa menghasilkan angka lain karena inputan dari pin lain tidak mempengaruhi output dari IC 4511

7. Link Download (kembali)

Download HTML Disini

Download Rangkaian Proteus Disini

Download Video Disini
