Modul 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Gambar Rangkaian Simulasi

3. Video Simulasi

4. Prinsip Kerja Rangkaian

5. Link Download

1. Kondisi [kembali]

Percobaan 6 Kondisi 2

Buatlah rangkaian seperti pada percobaan 6, ubah gerbang NOR 4 input 1 output menjadi gerbang OR

2. Gambar Rangkaian Simulasi [kembali]

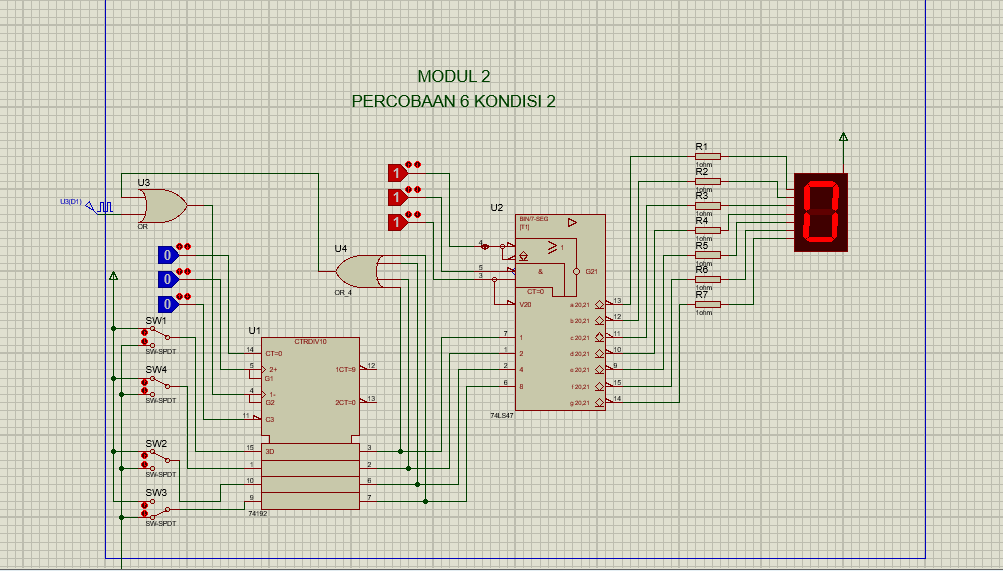

A. Rangkaian sebelum di run

B. Rangkaian sesudah di run

3. Video Simulasi [kembali]

4. Prinsip Kerja [kembali]

Pada rangkaian di atas memiliki inputan berupa power yang terhubung ke kaki  switch, Dimana Switch memberikan logika dan masuk ke syncronous BCD sebagai input, inputnya berupa input 4 bit, dimana syncronous BCD mendapatkan sinyal clock dari gerbang OR dua input yang juga tersambung dengan gerbang OR 4 input. Sehingga, output dari syncronous BCD akan sama dengan inputnya. Selanjutnya, dari keluaran syncronous BCD akan masuk ke BCD to-seven segment decoder, dimana output BCD akan masuk sebagai aktif tinggi ke decoder, tetapi karena dalam membaca logika input, decoder yang digunakan memiliki output aktif rendah, maka output yang keluat dan masuk ke seven segment merupakan invers dari logika inputnya. Bilangan BCD tersebut dikodekan sehingga membentuk kode seven segmen yang akan menyalakan ruas-ruas yang sesuai pada peraga LED di dalamnya.
