1. Kondisi
Buatlah sebuah rangkaian lengkap yang memuat 3 gerbang NAND dengan 3 input dan 4 input, kemudian gerbang OR dengan 3 dan 4 input, kemudian 1 gerbang XOR dan 1 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau LOGIC PROBE. Dimana input awal berupa 3 saklar SPDT.
2. Gambar Rangkaian Simulasi [Kembali]

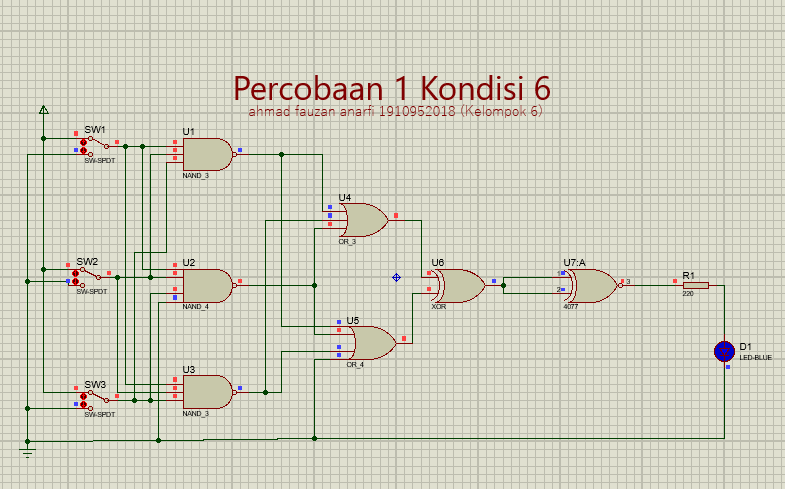

a. Rangkaian Sebelum di Run

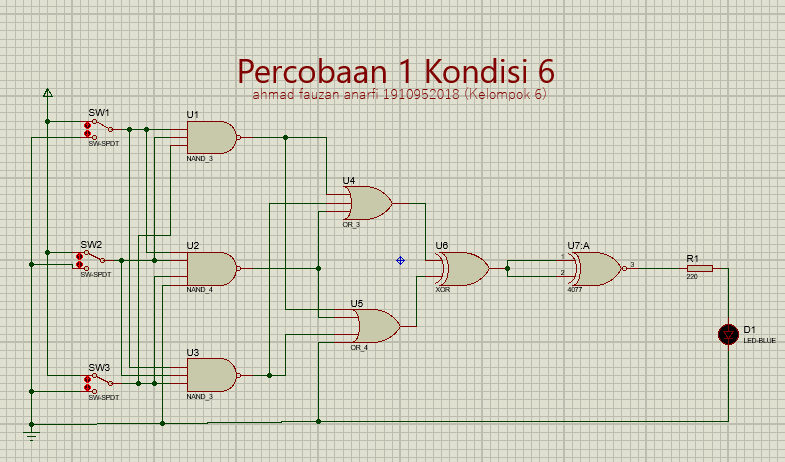

b. Rangkaian setelah di Run
3. Video Simulasi [Kembali]
4. Prinsip Kerja Rangkaian [Kembali]
Input awal darirangkaian ini adalah 3 buah saklar SW SPDT, yang mana kaki positif dihubungkan ke Vcc sumber dan kaki negatif terhubung ke ground. Terdapat 3 buah gerbang NAND, yaitu 2 buah gerbang NAND 3 input, dan 1 buah gerbang NAND 4 input.
Dimana masing-masing kaki gerbang terhubung ke saklar sesuai urutan. Kaki 1 gerbang NAND_3 terhubung ke saklar 1, kaki 2 gerbang NAND_4 terhubung ke saklar 2, kaki 3 gerbang NAND_3 terhubung kesaklar 3, untuk kaki 4 gerbang NAND 4 input terhubung ke ground. Pada gerbang NAND 4, input terdapat 2 Gerbang logika OR dengan 3 input dan 4 input, kemudian terdapat 1 XOR dan 1 XNOR. Keluaran dari gerbang logika sesuai dengan nilai tabel kebenaran masing-masing gerbang dan sesuai dengan letak saklarnya sehingga didapatkan keluaran akhir rangkaian bernilai 1 atau 0 yang masuk ke resistor 220ohm dan ditampilkan pada LED yang menyala atau mati.
Pada saat input di gerbang NAND ada yang bernilai 0, maka output nya akan bernilai 1. Kemudian, saat diteruskan ke gerbang OR, salah satu atau lebih input bernilai 1 maka outputnya akan bernilai 1 pula. Output dari gerbang OR yang bernilai 1 akan diteruskan ke gerbang XOR dengan input 1-1, sehingga berdasarkan tabel kebenaran XOR, maka outputnya bernilai 0. Output 0 dari XOR akan diteruskan ke gerbang XNOR dengan input 0-0, dan berdasarkan tabel kebenarannya, maka outputnya akan bernilai 1, sehingga LED akan menyala.
